7．2．1 支、吊架制作前應具備下列施工條件：
1 支、吊架的形式及制作方法已明確，采用的技術標準和質量控制措施文件齊全；
2 加工場地環境滿足作業條件要求；
3 型鋼及附屬材料進場檢驗合格；
4 加工機具準備齊備，滿足制作要求。
7．2．2 支、吊架制作應按下列工序(圖7．2．2)進行。

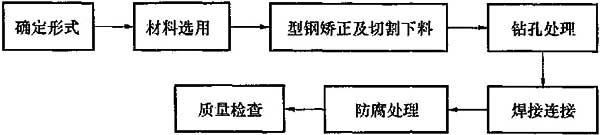

圖7．2．2 支、吊架制作工序
7．2．3 支、吊架形式應根據建筑物結構和固定位置確定，并應符合設計要求。
7．2．4 支、吊架的型鋼材料選用應符合下列規定：
1 風管支、吊架的型鋼材料應按風管、部件、設備的規格和重量選用，并應符合設計要求。當設計無要求時，在最大允許安裝間距下，風管吊架的型鋼規格應符合表7．2．4-1、表7．2．4-2、表7．2．4-3、表7．2．4-4的規定。
2 水管支、吊架的型鋼材料應按水管、附件、設備的規格和重量選用，并應符合設計要求。當設計無要求時，應符合表7．2．4-5的規定。

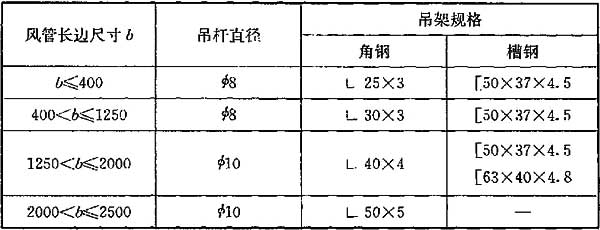

表7．2．4-1 水平安裝金屬矩形風管的吊架型鋼最小規格

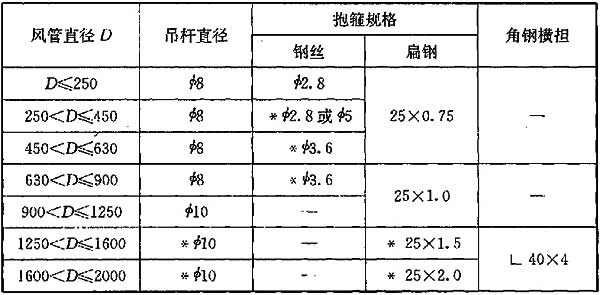

表7．2．4-2 水平安裝金屬圓形風管的吊架型鋼最小規格
注：1 吊桿直徑中的“*”表示兩根圓鋼；
2 鋼絲抱箍中的“*”表示兩根鋼絲合用；
3 扁鋼中的“*”表示上、下兩個半圓弧。

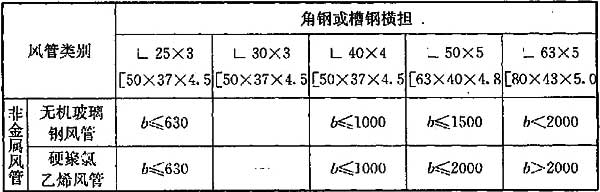

表7．2．4-3 水平安裝非金屬與復合風管的吊架橫擔型鋼最小規格

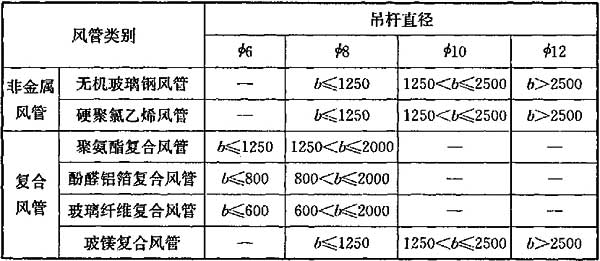

表7．2．4-4 水平安裝非金屬與復合風管的吊架吊桿型鋼最小規格
注：b為風管內邊長。

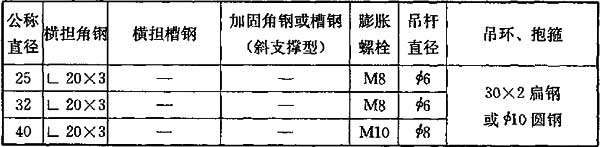

表7．2．4-5 水平管道支吊架的型鋼最小規格
注：表中“*”表示兩個角鋼加固件。
7．2．5 支、吊架制作前，應對型鋼進行矯正。型鋼宜采用機械切割，切割邊緣處應進行打磨處理。型鋼切割下料應符合下列規定：
1 型鋼斜支撐、懸臂型鋼支架栽入墻體部分應采用燕尾形式，栽入部分不應小于120mm；
2 橫擔長度應預留管道及保溫寬度(圖7．2．5-1和圖7．2．5-2)；
3 有絕熱層的吊環，應按保溫厚度計算；采用扁鋼或圓鋼制作吊環時，螺栓孔中心線應一致，并應與大圓環垂直；
4 吊桿的長度應按實際尺寸確定，并應滿足在允許范圍內的調節余量；
5 柔性風管的吊環寬度應大于25mm，圓弧長應大于1／2周長，并應與風管貼合緊密(圖7．2．5-3)。

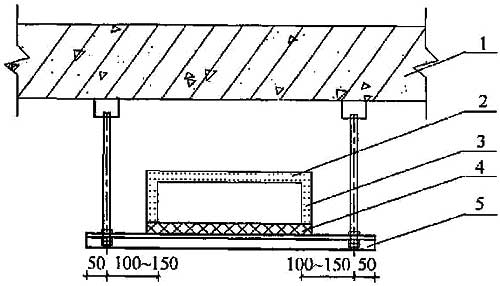

圖7．2．5-1 風管橫擔預留長度示意
1-樓板；2-風管；3-保溫層；4-隔熱木托；5-橫擔

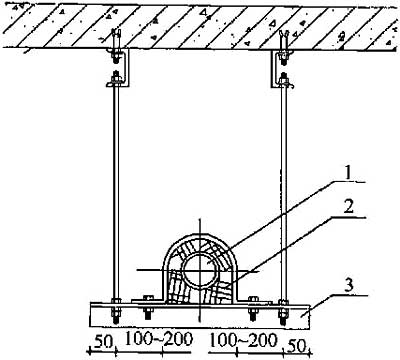

圖7．2．5-2 水管橫擔預留長度示意
1-水管；2-隔熱木托；3-橫擔
圖7．2．5-3 柔性風管吊環安裝
1-風管；2-吊環或抱箍
7．2．6 型鋼應采用機械開孔，開孔尺寸應與螺栓相匹配。
7．2．7 采用圓鋼制作U形卡時，應采用圓板牙扳手在圓鋼的兩端套出螺紋，活動支架上的U形卡可一頭套絲，螺紋的長度宜套上固定螺母后留出2扣～3扣。
7．2．8 支、吊架焊接應采用角焊縫滿焊，焊縫高度應與較薄焊接件厚度相同，焊縫飽滿、均勻，不應出現漏焊、夾渣、裂紋、咬肉等現象。采用圓鋼吊桿時，與吊架根部焊接長度應大于6倍的吊桿直徑。
7．2．9 支、吊架防腐處理應按本規范第13章的有關規定執行。
