表1-2-1 管部連接部件結構型式分類
| 管部分類 | 管部結構型式 | 其中支座類的型式分解 | 圖 例 |
| 水平管道管部 | 水平管道鋼管夾 | 圖1-2-1 | |
| 鋼管卡 | 圖1-2-2、圖1-2-3 | ||
| 水平管道鋼管夾支座 | 水平管道鋼管夾滑動支座 水平管道鋼管夾雙向滑動支座 水平管道鋼管夾導向支座 水平管道鋼管夾單、雙向限位支座 |
圖1-2-4 圖1-2-5 圖1-2-6 圖1-2-7 |
|
| 水平管道鋼橫擔雙吊桿吊架 | 圖1-2-8 | ||
| 水平管道焊接吊架 | 圖1-2-9 | ||
| 水平管道焊接鋼支座 | 水平管道焊接滑動支座 水平管道焊接雙向滑動支座 水平管道焊接導向支座 水平管道焊接單、雙向限位支座 |
圖1-2-10 圖1-2-11 圖1-2-12 圖1-2-13 |
|
| 垂直管道管部 | 垂直管道鋼管夾 | 圖1-2-14 | |
| 垂直管焊接鰭形吊板 | 圖1-2-15 | ||
| 垂直管管形耳軸吊架 | 圖1-2-16 | ||
| 垂直管道焊接鋼支座 | 垂直管道焊接滑動支座 垂直管道焊接雙向滑動支座 垂直管道焊接導向支座 垂直管道焊接單、雙向限位支座 |
圖1-2-17 圖1-2-18 圖1-2-19 圖1-2-20 |
|
| 彎頭管部 | 彎頭焊接吊架 | 圖1-2-21 | |
| 彎頭焊接鋼支座 | 彎頭焊接滑動支座 彎頭焊接雙向滑動支座 彎頭焊接導向支座 彎頭焊接單、雙向限位支座 |
圖1-2-22 圖1-2-23 圖1-2-24 圖1-2-25 |
2.1.1 水平管道鋼管夾（圖1-2-1）
圖1-2-1 水平管道鋼管夾型式圖

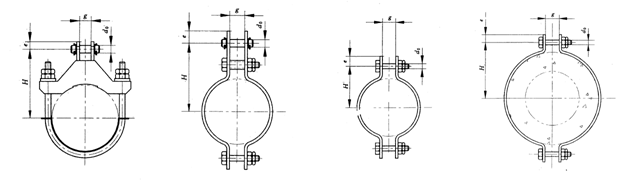

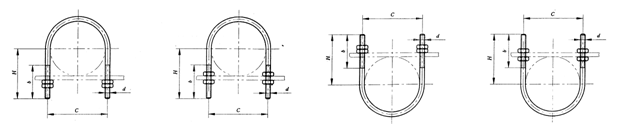

2.1.2 鋼管夾（短管夾見圖1-2-2,長管夾見圖1-2-3）
圖1-2-2 短管夾型式圖
圖1-2-3 長管夾型式圖

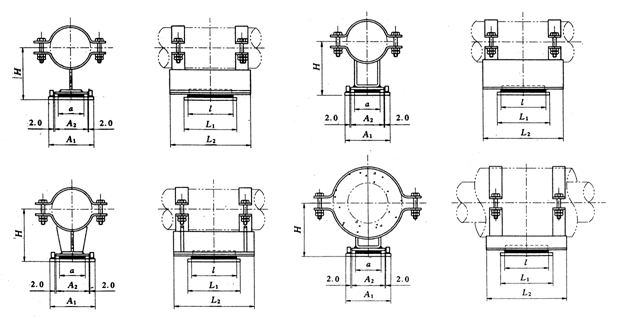

2.1.3 水平管道鋼管夾支座

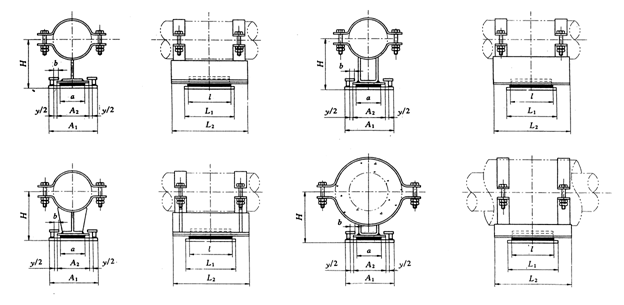

2.1.3.1 水平管道鋼管夾滑動支座（圖1-2-4）
圖1-2-4 水平管道鋼管夾滑動支座型式圖

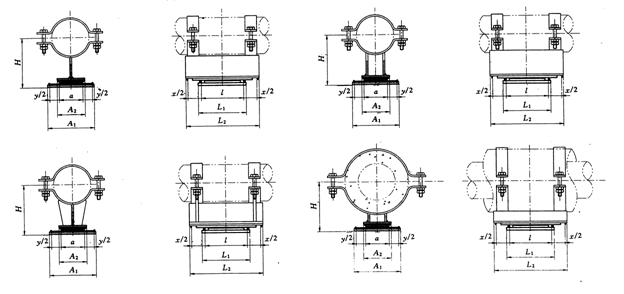

2.1.3.2 水平管道鋼管夾雙向滑動支座（圖1-2-5）
圖1-2-5 水平管道鋼管夾雙向滑動支座型式圖

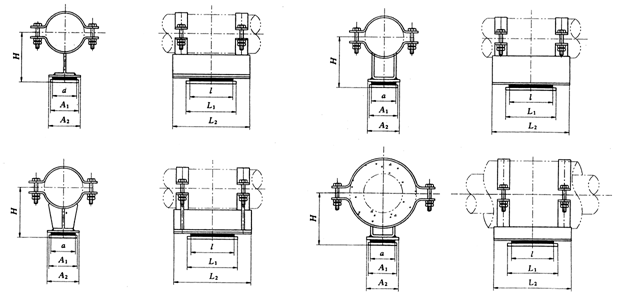

2.1.3.3 水平管道鋼管夾導向支座（圖1-2-6）
圖1-2-6 水平管道鋼管夾導向支座型式圖

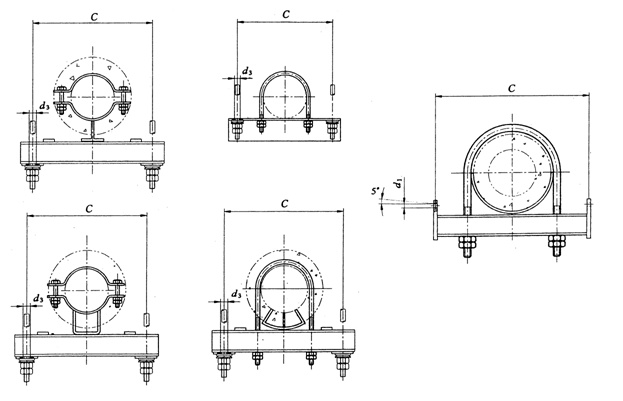

2.1.3.4 水平管道鋼管夾單、雙向限位支座（圖1-2-7）
圖1-2-7 水平管道鋼管夾單、雙向限位支座型式圖
2.1.4 水平管道鋼橫擔雙吊桿吊架（圖1-2-8）
圖1-2-8 水平管道鋼橫擔雙吊桿吊架型式圖

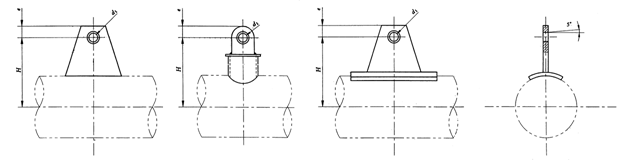

2.1.5 水平管道焊接吊架（圖1-2-9）
圖1-2-9 水平管道焊接吊架型式圖

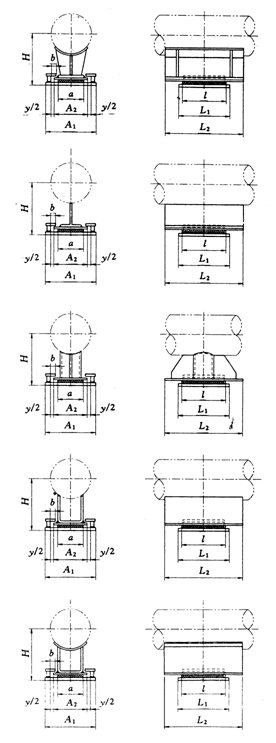

2.1.6 水平管道焊接鋼支座

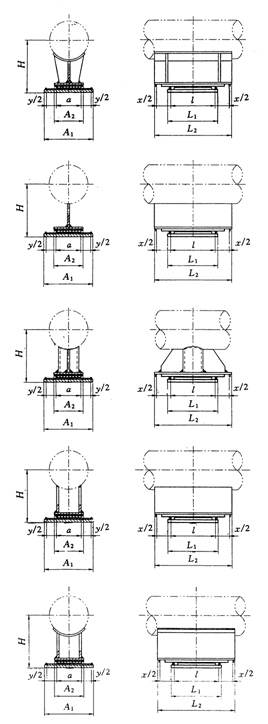

2.1.6.1 水平管道焊接滑動支座（圖1-2-10）

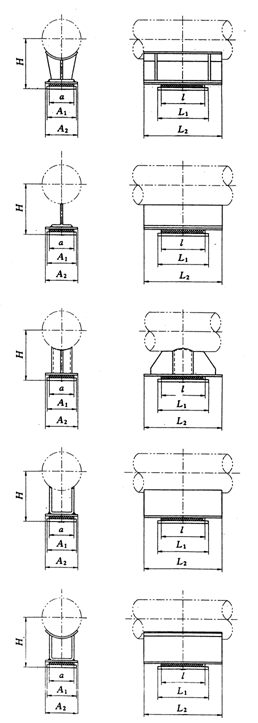

2.1.6.2 水平管道焊接雙向滑動支座（圖1-2-11）
圖1-2-10 水平管道焊接滑動支座型式圖 圖1-2-11 水平管道焊接雙向滑動支座型式圖

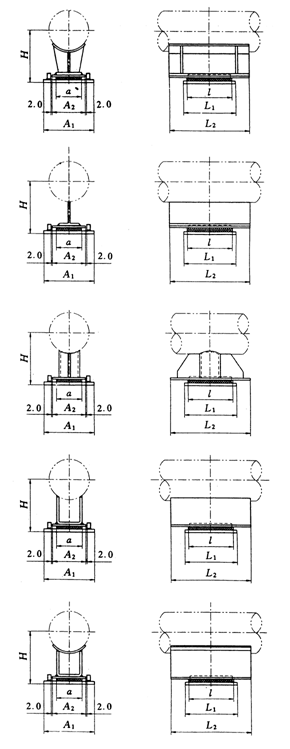

2.1.6.3 水平管道焊接導向支座（圖1-2-12）
2.1.6.4 水平管道焊接單、雙向限位支座（圖1-2-13）
圖1-2-12 水平管道焊接導向支座型式圖 圖1-2-13 水平管道焊接單、雙向限位支座型式圖
