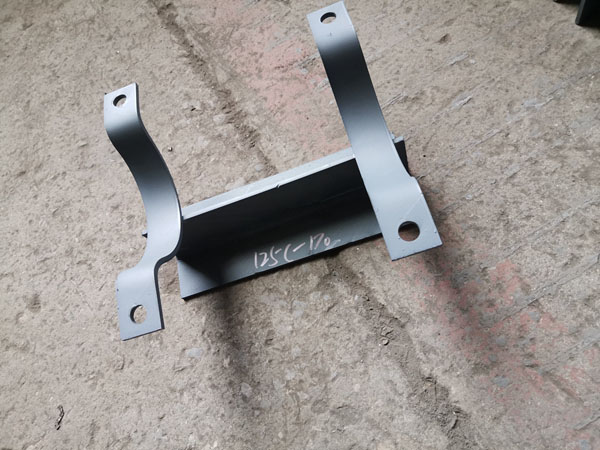

Z3.530S滑動支座
執行標準：
�、傥鞅彪娏χУ跫軜�(biāo)準手冊
②華北電力支吊架手冊
�、刍げ縃G/T21629-1999管架標準圖集
�、茈娏こ藾-ZD2010發電廠汽水管道支吊架設計手冊
應用領域：
管夾滑動支座被廣泛應用于電力、化工、冶金、石油等行業。
產品材料：
A3碳鋼、Q235B、Q245R、Q345R、12Cr1MovG、不銹鋼等。
螺栓等級：
4.8級、8.8級、10.8級、12.8級
是否現貨：
部分型號產品存有現貨，可隨定隨發。也可根據客戶需求來圖加工、來樣加工、來料加工。
表面處理：
產品表面一般進行噴漆處理，也可根據客戶要求進行冷鍍鋅、熱鍍鋅、發黑、達克羅、噴砂、拋光等表面處理。
存放辦法：
將管夾滑動支座存放于干燥的地方。不能對方在陰冷潮濕處，避免產品氧化生銹。
球形鋼支座
球形鋼支座傳力可靠，轉動靈活，它不但具備盆式橡膠支座承載能力大，容許支座位移大等特點，而且能更好地適應支座大轉角的需要，與盆式支座相比具有下列優點：
1.球形鋼支座通過球面?zhèn)髁�，不出現力的縮頸現象，作用在混凝土上的反力比較均勻。
2.球形鋼支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad.
3.支座各向轉動性能一致，適用于寬橋、曲線橋
4.支座不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
支座
支座的結構型式主要由容器自身的型式和支座的形狀來決定，通常分為立式支座、臥式支座和球形容器支座三類。立式支座又分為懸掛式支座、支承式支座、支承式支腳，支承式支腿、裙式支座等;臥式支座分鞍式支座、圈座和支腿式支座等;球形容器支座分支柱式、裙式、半埋式和V形支承等。橋梁支座的類形很多，可根據橋梁跨徑、支點反力和對支座建筑高度的要求等選用常用的支座有以下幾種：
墊層支座
由油氈、石棉泥或水泥沙漿墊層做成的簡單的支座，10m以下的跨徑簡支板、梁橋，可不設專門的支座，而將板或梁直接放在上述墊層上。變形性能較差，固定支座除了設墊層外，還應用錨栓將上下部結構相連。
鑄鋼支座
1.弧形鋼板支座： 又稱切線式支座或線支座。上支座為平板，下支座為弧形鋼板，二者彼此相切而成線接觸的支座。鋼板采用約40~50mm的鑄鋼板或熱扎鋼板，缺點是移動時要克服較大的摩阻力，用鋼量大，加工麻煩，一般用于中小橋梁中。
2.鑄鋼支座：采用碳素鋼或優質鋼，經過制模、翻砂、鑄造、機械加工和熱處理等工藝制成的支座。有尺寸大、耗鋼量大，容易銹蝕和養護費用高等缺點。
新型鋼支座
1.不銹鋼或合金鋼支座
2.滑板鋼支座
3.球面支座：又稱點支座，為適應橋梁多方面轉動的要求，將支座上、下兩部分的接觸面分別做成曲率半徑相同的凸、凹的球面支座。
鋼筋混凝土支座
1. 擺柱式支座：活動部分由鋼筋混凝土擺柱構成的活動支座。外形和活動機理與割邊的單輥軸鋼支座相同，但在構造上則用矩形截面的鋼筋混凝土短柱來代替輥軸的中間部分，輥軸的頂部和底部為弧形鋼板，常用于跨徑大于20m的鋼筋混凝土或預應力混凝土梁橋。
2.混凝土鉸：通過縮小混凝土截面來降低截面剛度，因此能產生少量轉動而能承受足夠的軸力的一種簡化支座。
減震支座
附設有減震器而具有減震和抗震功能的支座。減震器分為油壓減振器和橡膠減振器，減震器的機理主要是利用液體介質的粘滯性或橡膠的彈性所產生的阻尼力來減小地震力的影響。
